MES와 반송 장비간의 I/F를 통한 자동 반송 시스템입니다.

효과적인 구조의 MCS System으로 반송 Traffic의 최소화하고 Smart Trans EI System의 자체적으로 AGV/Stocker의 Status를 관리하여 수리 기간의 장기화가 되어도 정상적인 AGV/Stocker로 운영을 할 수있게 합니다.
Logic RUel을 도입하여 다음과 같은 장점을 보유한다.
  • System 구조의 최소화로 유지보수의 간소화.
  • Window환경의 구조로 자체 기술력에 의한 유지/보수.
  • Network의 개선(Dual Network)으로 Network의 부하 및 위험요소 제거.
  • 각각의 MHS 시스템을 통합 관리하는 관리툴 적용(Monitoring Server).
  • Fail-Over System을 도입하여 자동으로 System복구 및 운영(Optional)

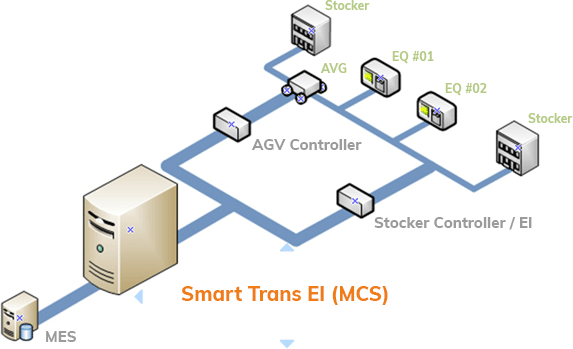

Smart Trans EI System

FUNCTIONALITY
MCS Process(IEI Process, MBS Svr)
1반송 장비 I/F
  1. Stocker, AGV, EQ에서 발생하는 Status Event MES로 전송.
  2. MES 또는 MCS UI에서 실행한 Transfer Command를 반송 장비에 전송.
2Raw Data Logging
하나의 Transfer Command 실행부터 반송 완료까지의 Log를 쉽게 Viewing 기능.
3Inventory 관리.
  1. Stocker에 Stock In 되어있는 LOT/Cassette를 MCS DB에 저장하고 이를 모니터링.
  2. Stocker의 실물 LOT/Cassette를 실시간 MCS DB에 저장(주기, Event).
4LOT/Transfer Validation.
MES 또는 MCS UI에서 실행한 Transfer Command를 반송 장비에 전송하기 전 Validation Check (LOT, Status등)를 통하여 불필요한 Command를 Filtering하여 Communication과 장비 부하 방지.
5Status/Port Info 관리.
  1. Stocker, AGV, Port의 상태를 실시간 MCS DB에 저장하여 이를 모니터링.
  2. Transfer Command에서 목적지의 상태가 정상이 아닐 경우, 만일 Second 목적지가 있을 경우, 자동으로 Second 목적지로 LOT/Cassette를 반송
6Alarm Notification.
중요 Alarm 발생 시, 이를 설정된 User에게 e-mail 전송.
Monitoring Server
  • System Monitoring Smart Trans EI System이 여러 System일 경우, 각 System의 사용 여부를 모니터링
  • Performance Monitoring각각의 Smart Trans EI System의 사용량 (HDD, Memory, CPU등)을 모니터링 하여 특정 System의 과부하를 방지.
  • Process Monitoring/RecoveryMCS Process의 실행여부를 Check하여 미 실행 시, Recovery 기능.
  • MSMQ Monit
  • Log Analysis.특정 LOT/Cassette 또는 Transfer Command에 대한 분석 기능을 통한 에러 원인 파악.
  • Report Data Merge. 각 Process에서 실행한 Data (Transfer, Status, Alarm등) Event를 Daily로 Summary.
  • Monitoring Client ManagemenLog In User Management, 각의 화면에 대한 Enable/Disable 기능
MCS UI
  • MCS ManagementMCS Command조회, 실행 및 취소 기능.
  • EI ManagementEI HSMS통신 Status 설정 및 Message 설정 기능.
  • EQ Configuration.장비 및 Port 설정 기능.
  • AGV Configuration.AGV, EQ-AGV 관계 설정 기능.
  • MCS Monitoring.MCS 진행 상태 Monitoring 및 Lot 위치 조회 기능.
  • Transfer Route Configuration.MCS Flow Setup Management기능.
